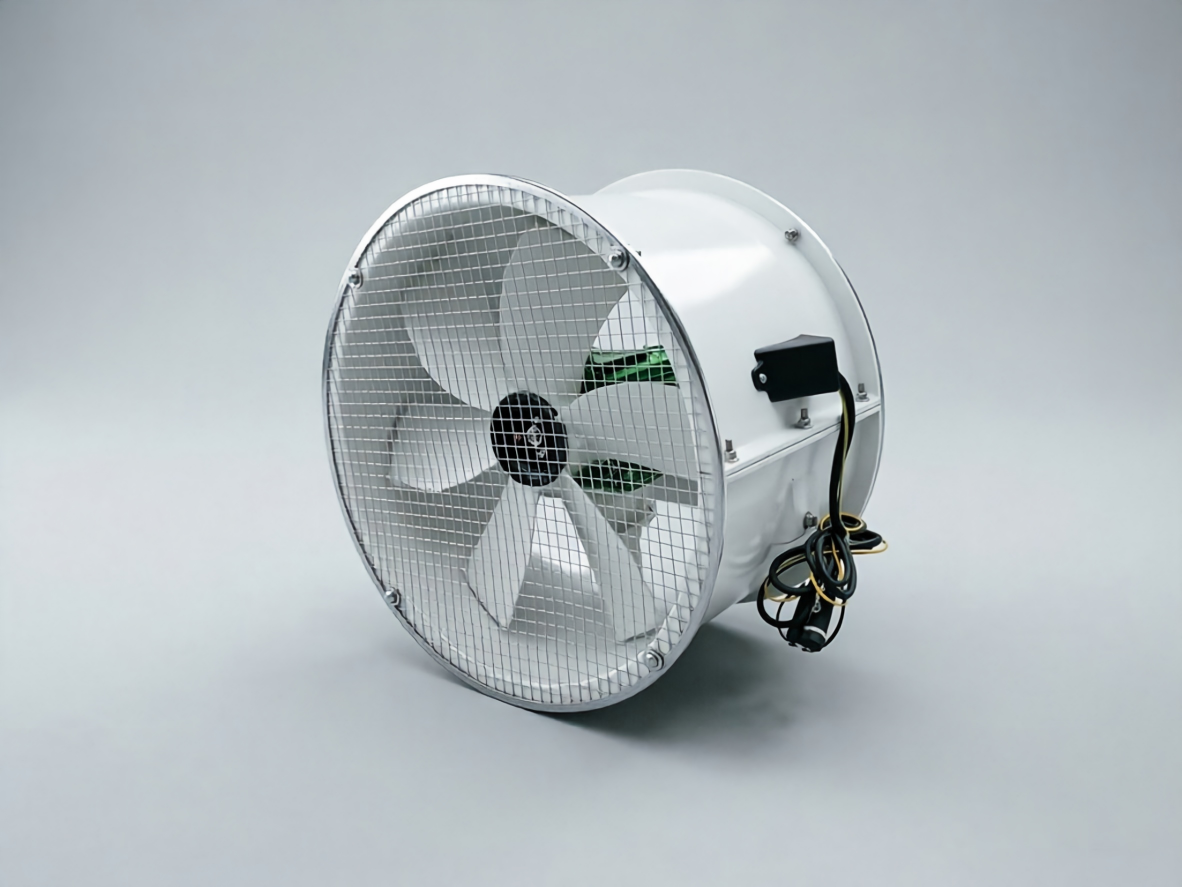

ЕЦ Фан Технологија: Добивање уштеде енергије до 50% за индустријску вентилацију

Свеобухватан преглед производне линије Нанјанг Веите-а за ЕЦ Вентилаторе

Uvod

Вентилатори су кичма индустријских и комерцијалних система вентилације. Међутим, конвенционални ВЕФ-ови раде са ефикасношћу од само 65% -85%, ослањајући се на угљенске четке које се носију током времена и захтевају честа одржавање - што резултира високим дугорочним оперативним трошковима.

Нанјанг Вајт-ова серија ВЕЦ (Електронски комутирани) вентилатора рјешава ове изазове кроз интегрисани дизајн који комбинује синхронни мотор са трајним магнетом (ПМСМ), интелигентни покретач променљиве фреквенције (ВФД) и високоефика Ова архитектура постиже енергетску ефикасност која прелази 90%, смањујући потрошњу енергије за 30%-50% у поређењу са конвенционалним ВАВ-а.

Овај документ пружа технички преглед линије производа за Вентилаторе Нанјанг Вејт ЕЦ, детаљно описујући његове основне предности, инжењерске иновације, спецификације и области примене.

Кључне предности

1. у вези са Висока ефикасност: 30%-50% смањење енергије

Нанјанг Вајт ЕЦ вентилатори користе ПМСМ технологију, постижући енергетску ефикасност изнад 90%, у поређењу са 65%-85% за конвенционалне ВЦ вентилаторе. У стандардним условима статичког притиска, независно измерани подаци о ефикасности показују следеће перформансе:

· ЕЦ450: Измерена ефикасност од 14,5, што представља побољшање ефикасности од 5 до 8 проценатних поена у односу на конвенционалне конструкције ВА

· ЕЦ550: Измерена ефикасност од 16,16, што представља побољшање ефикасности од 10% до 15% у односу на конвенционалне конструкције ВАЦ вентилатора

За вентилатор који ради непрестано (24/7), као што су они који се користе у животноводним објектима, замена ЕЦ вентилатором може дати годишњу уштеду електричне енергије која повраћа разлику у куповној цени за 1-3 године.

2. Уколико је потребно. Интелигентна контрола променљиве брзине са тихом операцијом

ЕЦ вентилатори подржавају непрестано променљиво регулисање брзине од 0-100% са константном контролом проток ваздуха. Интегрисана комуникација РС485 омогућава повратну информацију о параметрима рада у реалном времену - укључујући брзину ротације, струју и температуру - надзорним контролним системима за интелигентно управљање објектима. Дизајн безпешача мотора елиминише механичко тријање, обезбеђујући глатко и тихо радње које повећава удобност околине.

За разлику од тога, конвенционални ВЕЦ вентилатори обично подржавају само контролу брзине, а немају прецизну регулацију проток ваздуха, док њихове механичке фрикционе структуре генеришу значајно већу шумну радну.

3. Уколико је потребно. Проширен живот са дизајном без одржавања

ЕЦ вентилатори не садрже угљеничне четке или друге компоненте које се носи, са пројектованим радним временом који прелази 50.000 сати (у поређењу са око 30.000 сати за конвенционалне ВЦ вентилаторе). Потпуно затворена, прашина и влажно отпорна конструкција постиже заштитну категорију IP67 и испуњава захтеве против корозије C4-H, практично елиминишући рутинско одржавање и значајно смањујући трошкове рада.

4. Уколико је потребно. Прилагођивање за све сценарије: опсег рада од -40°C до +45°C

ЕЦ вентилатори укључују свеобухватне функције за заштиту (пренапорна, пренатопа, прегревање, преоптерећење итд.) и раде у температурном опсегу од -40 °C до +45 °C. У складу са ЕМЦ-ом испуњавају се релевантни захтеви И Без обзира да ли се користи у хладним климатским подручјима или влажним тропским окружењима, вентилатори пружају стабилне и поуздане перформансе.

Техничке иновације

Нанјанг Вајт је постигао више инжењерских пробоја у дизајну мотора и алгоритма контролера, успостављајући јаку техничку основу за своје производе за Вентилаторе ЕЦ.

Иновација 1: Дизајн паралелног двополног висококонцентратног струјења, високог јаког густине

Мотор користи унутрашњу структуру тангенцијалног магнетног поља која омогућава паралелно магнетно узбуђење са два пола, повећавајући коришћење магнета за 10%-15% и постижући IE5, највишу класу ефикасности према стандардима IEC 60034-30-1.

Иновација 2: Дизајн ротора са малим пропустом и високим перформансима

Магнетни пут пропуста унутрашњег ротора систематски је оптимизован. Спољашња страна лука има ексцентрични дизајн лука са прецизно постављеним магнетним слотовима и магнетним флуксним водичима, док унутрашња страна комбинује конвексну структуру позиционирања са ваздушним слотовима - минимизирајући магнетно цурење и оптимизујући перформансе

Иновација 3: Високо поуздана конструкција са свеобухватном заштитом и маржовом демонетизације

Систем укључује заштиту од потнапа, преоптерећења, претеке, застанака и прекомерне температуре. Критично, струја кратког кола контролера у најгорим условима остаје далеко испод прага демогнетизације мотора - дизајн који повећава поузданост производа.

Иновација 4: Дизајн са малим буком и вибрацијама

Екцентрична спољна кука комбинована структура, заједно са стратешки постављеним слотовима за вођење магнетног флукса на интерфејсима роторских ламинационих стубова, смањује таласни тренутни момент за око 3-4% у поређењу са конвенционалним конструкцијама - ефикасно смањујући радну буку и

Иновација 5: Алгоритам за брзо кочење против противни ветар

Да би се решио изазов покретања вентилатора у условима супротног ветра, Нанјанг Вајт је развио методу брзе кочење која истовремено ограничава струју кратког кола и напон буса. Овај приступ постиже брзо кочење вентилатора, истовремено обезбеђујући безбедност свих компоненти система. На платформама EC550 и EC450 вентилатори могу да се покрећу у условима супротног ветра до 600 окретања у минута, а кочење се завршава за мање од 10 секунди - постижу брже времена кочења у поређењу са конвенционалним дизајном Вентилатора ЦЦ-а.

Иновација 6: Алгоритам за сузбијање хармоније у фреквенцији удара

Једнофазни контролери доживљавају флуктуације напона буса од 100 Хц које повећавају излазне хармонике, узрокујући повећане губитке и у контролеру и у мотору. Нанјанг Вајт-ов алгоритам супресије хармоничких фреквенција удара значајно смањује ове хармонике - мерени резултати показују смањење од 18 мА на 6 мА - ефикасно смањујући производњу топлоте, смањујући зрачене емисије и побољшавајући укупну поузданост производа.

Спецификације производа

Линија производа за Вентилаторе у ЕУ Нанјанг Веите-а обухвата четири примарна модела. EC450 и EC550 се напајају једнофазним 220 VAC напајањем, док EC710 и EC910 раде на трофазном 380 VAC напајању.

Primene

Користијући своје основне снаге у високој ефикасности, интелигентној контроли и поузданим перформансима, Нанјанг Вејт-ови ЕЦ вентилатори служе широком спектру захтевних индустријских примена.

[Слика производа: Уградња ЕЦ вентилатора у систему вентилације стоке - сценарио за стварну примену]

Животништво и пољопривреда

Модерне установе за сточарство захтевају прецизну и интелигентну контролу животне средине. Начинка Нанјанг Веите-ових ЕЦ фан решења подржавају непрестано регулисање брзине променљиве фреквенције и комуникацију РС485, омогућавајући беспрекорно интегрисање са системима за контролу климе на фарми за вентилацију засновану на потражњи и прецизно управљање темпера

Телекомуникације и центри за податке

Стручњаци који се баве управљањем топлотом у центрима података, мали сервери и прецизни системи хлађења захтевају строге услове. Нанјанг Веитови високо-производни ЕЦ вентилатори пружају прецизну контролу брзине и високу ефикасност - ефикасно смањујући вредности ПУЕ (Ефикасност коришћења енергије) у центрима података док пружају снажан, стабилан проток ваздуха за распршивање топлоте система хлађења те

Нова енергија и ХВЦ

За фотоволтајски инвертор и хлађење система складиштења енергије, Нанјанг Вејт пружа високо заштитне ЕЦ вентилаторе дизајниране за тешке услове рада. У енергетским модернизацијама постојећих зграда и нових ХВЦ пројеката, решења за замену Вентилатора ЕЦ доводе до значајног смањења укупне потрошње енергије.

О Нанјанг Ваиту

Нанјанг Вајт Електрик је произвођач специјализован за високоефикасну технологију ЕЦ вентилатора и индустријска решења за вентилацију. Са фокусом на дизајн синхронних мотора са трајним магнетима, интелигентну контролу покретача и напредну аеродинамичку инжењерску технику, Нанјанг Вајт испоручује производе који задовољавају захтевне захтеве сточарске, телекомуникационе, нове енергије и ХВЦ индустрије широм света Линија производа за ВЕК вентилаторе компаније постиже перформансе класе ефикасности IE5, протекције IP67 и усаглашеност са међународним ЕМЦ стандардима - пружајући купцима поуздана, енергетски ефикасна решења за вентилацију која се подржавају строгим инжењерским и независно

Спреман да смањиш трошкове енергије за 50%?

Контактирајте наш технички тим да бисте разговарали о томе како Нанјанг Вејт-ови ЕЦ решења за вентилаторе могу да задовоље ваше специфичне захтеве за апликацију.
